五軸加工中心作為高端制造的核心裝備，其運行穩定性直接關系到生產效率和產品質量。掌握常見的故障識別與排除方法，是最大化設備利用率的關鍵。下面華亞數控小編為您梳理五軸加工中心的典型故障及其解決方案，助您快速應對問題，保障生產順暢。

一、RTCP精度偏差故障

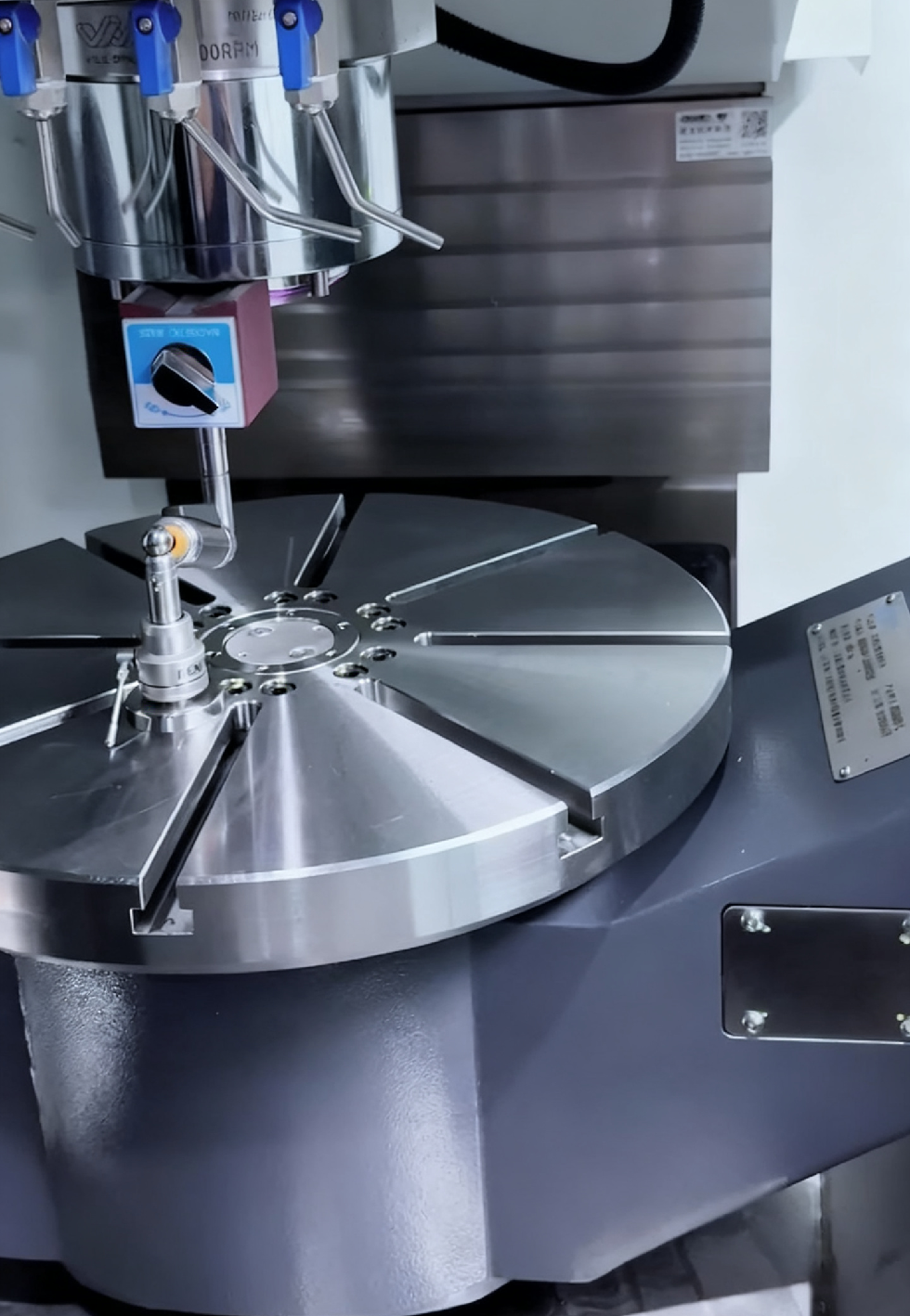

典型表現：聯動加工時出現尺寸超差，旋轉軸運動軌跡與理論路徑不符。以搖籃式五軸機床為例，可通過球頭檢棒配合百分表進行手動校準。

1. C軸校準：將AC軸回零后安裝300mm球頭檢棒，旋轉C軸記錄90°、180°、270°位置誤差值，通過公式ΔCy=(Δ90-△270)/2計算補償量。

2. A軸校準：在YZ平面內測量A軸±90°位置誤差，按ΔAy=(Δ90-Δ-90)/2修正參數RTCP_OFFSET1Y/Z。

3. 補償驗證：啟用五軸聯動功能后觀察千分表指針?lè)€(wěn)定性，誤差需控制0.004mm以內。

二、主軸系統故障

常見類型：

? 松刀異常：多因氣壓不足(需保持6±1kg/cm2)、打刀缸油量不足(油位應保持1/5-4/5)或頂?shù)读坎划?dāng)(斗笠式0.6-0.8mm，圓盤式0.4-0.6mm)。

? 主軸異響：需檢查軸承潤滑狀態(建議使用L-HM32液壓油)，皮帶張力應適中(過緊易導致溫升)。

? 安裝要點：主軸箱配合面直度需≤0.01mm，固定螺栓需用扭力扳手均勻鎖緊(700kgf)。

三、旋轉軸偏移故障

AC軸典型問題：

1. 急停偏移：雙驅A軸急停時因預緊力釋放產生0.04°偏移(約0.43mm)，可通過調整剎車時序參數(如1062剎車關閉時間設為1ms)。

2. C軸重力偏移：偏心結構導致最大偏移達0.156°(約1.17mm)，應增加配重使重心接近旋轉軸線。

3. 零點丟失：V軸碰撞后出現53.2°偏差，需通過參數1815/1240重新設定零點位置。

四、刀庫系統故障

故障處理流程：

1. 換刀中斷：立即手動恢復刀庫原點(斗笠式按復位鍵，刀臂式旋轉電機后方方頭螺栓)。

2. 刀具識別失敗：檢查線性位移傳感器輸出電壓(正常9.2V)，清潔刀套定位銷。

3. 常見報警：

。 EX1344：潤滑壓力繼電器S98.0閾值需調至350kPa；

。 EX1400：檢查刀庫PLC信號X3.0-X3.2狀態是否與實物一致。

五、液壓與冷卻系統

關鍵維護點：

? 油霧潤滑：貝奇爾潤滑站需每2000小時更換超精細過濾器；

? 導軌潤滑：油路單向閥失效會導致潤滑泵空轉，表現為油壓瞬間跌落；

? 冷卻泄漏：重點檢查主軸氣幕保護裝置(氣壓≤1.5kg/cm2)的O型密封圈。

預防性維護建議：每日檢查氣源三聯件排水情況，每周驗證RTCP精度，每季度用激光干涉儀檢測旋轉軸定位精度。對于進口設備，建議建立本土化備件庫(如拉釘公差控制在0-0.1mm)。
